Ak pracujete s kovovými strojmi, najmä precízne obrábacích strojov, ako sú povrchové mlynčeky, pravdepodobne ste použili magnetické skľučenia. Tieto zariadenia zohrávajú v procese obrábania zásadnú úlohu a pevne držia železné materiály počas rezania, mletia alebo vŕtania. Či už vyrábate nástroje, zaobchádzajte s výrobnými úlohami alebo vykonávate údržbuCNC stroje, Magnetic Chucks môžu pomôcť zlepšiť stabilitu, presnosť a účinnosť pracovného toku.
Tento článok vysvetlí, čo sú magnetické skľučenia, ako fungujú a kedy môže byť potrebné resurfacing. Naučíte sa tiež, ako bezpečne používať magnetické skľučovanie a súvisiace riziká. Ak ste zodpovední za zabezpečenie plynulej prevádzky zariadenia, táto príručka je pre vás.
Čo je magnetický skľučovadlo
Magnetický skľučovadlo je pracovné zariadenie používané pri obrábaní na bezpečné držanie feromagnetických materiálov, ako je oceľ a železo. Eliminuje potrebu svoriek alebo víťazstiev, namiesto toho sa spolieha na magnetickú silu, aby sa časť zaistila. To uľahčuje obrábanie všetkých strán obrobku bez premiestnenia. Ak často privádzate ploché alebo tenké - kovové diely, magnetický skľučanie môže ušetriť čas a zlepšiť presnosť. Mechanické upínanie nepoškodzuje časť a udržuje plný kontakt s povrchom obrobku.
Rovnako ako akýkoľvek nástroj, aj magnetický skľučanie sa musí používať správne a udržiavať v dobrom stave. Ak je povrch poškodený alebo nerovnomerný, nemusí držať túto časť správne. To je miesto, kde prichádza obrábanie, takže je rozhodujúce porozumieť tomu, ako tieto skľučovky fungujú.

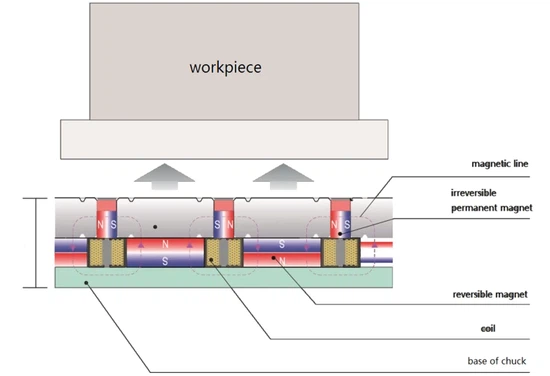

Ako funguje magnetický Chuck?
Po prečítaní predchádzajúcej sekcie verím, že teraz chápete, čo je magnetický Chuck. Ako to funguje? Magnetický Chuck používa magnetizmus na držanie kovových častí na mieste. Môže to znieť komplikovane, ale princíp je jednoduchý. Pokračujte v čítaní.
Magnetické pole
Vo vnútri skľučenia sú magnety usporiadané vo vzorke. Pri aktivácii, buď elektrinou (v elektromagnetických skrutkach), alebo otáčaním rukoväte (v trvalých magnetických skrutkach), tieto magnety generujú magnetické pole cez horný povrch. Ak je váš obrobok vyrobený z magnetického materiálu, pole ho pevne pritiahne na povrch skľučenia.
Držanie sily
Držanie sily závisí od niekoľkých vecí:
Materiál vášho obrobku.
Ako plochý a hladký je spodná časť časti.
Aký čistý a vyrovnáva povrch skľučovania.
Ak sú oba povrchy v dobrom stave, držiteľská sila je dostatočne silná na to, aby odolala bočným silám od brúsenia alebo rezania.
Ovládanie
Jednou z kľúčových výhod je kontrola. Magnet môžete zapnúť, aby ste držali časť a vypnúť ho, aby ste ho uvoľnili. Nie je potrebné uvoľňovať skrutky alebo svorky, iba jeden pohyb a ste pripravení.
Druhy magnetických skľučovku a ich machináovateľnosť
Existuje mnoho rôznych typov magnetických skľučovku a nie všetky môžu byť opracované rovnakým spôsobom. Každý typ má svoju jedinečnú vnútornú štruktúru, prevádzkovú metódu a dizajn povrchu. Predtým, ako zvážime obrábanie magnetického skľučenia, je dôležité pochopiť, aký typ Chucka používate.

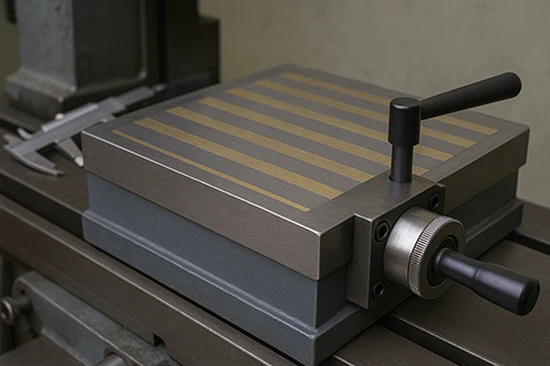

Trvalé magnetické skľučovky
Trvalé magnetické skľučovkyPoužite silné magnety a mechanický spínač na reguláciu a vypínanie magnetického poľa. Počas prevádzky sa nevyžaduje žiadny výkon.
Môžete napísať horný povrch trvalého magnetického skľučenia, ale odporúča sa opatrnosť. Odstránenie príliš veľkého množstva materiálu môže oslabiť magnetický obvod alebo poškodiť vzor magnetického pólu. Ak je horný povrch nerovnomerný alebo opotrebovaný, môžete vykonať brúsenie povrchu svetla, ale nezabudnite dodržiavať limity trvalého magnetického skľučenia.
Elektromagnetické skľučovky
Elektromagnetické skľučovkySpoliehajte sa na elektrický prúd, aby sa vytvoril magnetické pole. Môžu presne ovládať upínaciu silu, ale pri odstránení energie prestanú pracovať.
Opakovanie týchto skľučov vyžaduje extrémnu starostlivosť. Mnohé majú vnútorné cievky a laminované oceľové konštrukcie umiestnené tesne pod povrchom. Grinding príliš hlboko sa môže rozrezať do týchto cievok. Vo väčšine prípadov je povolené iba menšie povrchové urýchlenie.
Elektro trvalé magnetické skľučovky
Elektro trvalé magnetické skľučovky sú hybridné. Výkon je potrebný iba na zapnutie alebo vypnutie magnetu, nie na jeho udržanie. Sú populárne pre CNC a Heavy -.
Väčšina elektro stálych skľučov môže byť obnovená, ale opäť iba v rámci bezpečných tolerancií. Opakovanie príliš ďaleko zníži držanie sily alebo úplne zničí skľučovanie.
Takže pred obnovením akéhokoľvek magnetického skľučenia vždy skontrolujte typ, jeho zostavu a jeho obrábanie.
Bežné problémy s magnetickým skľučením, ktoré vedú k obrábaniu
V priebehu času môžu magnetické skľučenia vyvinúť povrchové problémy, ktoré ovplyvňujú ich výkon. Ak sa diely nelepia rovnomerne alebo nie sú ploché, je potrebné resurfacing. Pozrime sa na niektoré bežné problémy, ktoré môžu spôsobiť, že magnetické skľučenia vyžadujú resurfacing v nastavení vášho strojového nástroja.
Povrchové opotrebenie z opakovaného použitia
Denné upínacie a neklamné spôsoby opotrebenia. Čipy, prach a chladivo sa môžu brúsiť na povrch. Keď sa horná doska opotrebuje, stráca svoju rovnosť a priľnavosť. Dokonca aj mierne poklesy alebo drážky môžu sťažiť presnú prácu. Vtedy by brúsenie svetla mohlo obnoviť povrch a priniesť spoľahlivé držanie.
Poškodenie pri prehriatí
Prevádzka skľučenia dlhé hodiny, najmä elektromagnetický typ, môže viesť k nahromadeniu tepla. Ak je skľučanie príliš horúce, tepelné skreslenie môže zmeniť tvar povrchu. To vytvára vysoké a nízke škvrny, ktoré interferujú s presným upínaním. Ak si všimnete deformáciu alebo nekonzistentný tlak, môže pomôcť obrábanie svetla, ale nejde príliš hlboko.
Náhodný náraz alebo zásahy náradia
Niekedy sa dejú chyby. Padajúca časť alebo havária náradia sa môže zumrieť alebo dupať tvár Chuckovej tváre. Dokonca aj malé známky ovplyvňujú, ako dobre magnet drží časti ploché. Ak je poškodenie plytké, zvyčajne ho môžete brúsiť len tak, aby ste ho opravili.
Nerovnomerné výšky pólov
Na niektorých kúskoch, najmä starších, sa magnetické póly môžu stať nerovnomerné. To sťažuje bezpečné držanie tenkých alebo plochých obrobkov. Spustenie svetla pomáha vyrovnať stožiare a obnovovať držanie sily.
Vo všetkých týchto prípadoch je obrábanie opravou a pred a po operácii sa musia vykonať opatrné merania, aby sa predišlo preháňaniu.
Riziká obrábania magnetických skľučov a ako sa im vyhnúť
Orobenie magnetického skľučenia dokáže opraviť jeho povrch, ale tiež prináša riziká. Ak si nie ste opatrní, malá chyba môže viesť k závažným problémom, ako je napríklad nedostatočná držanie sily alebo dokonca poškodenie skľučenia. Tu je to, na čo si treba dávať pozor a ako sa vyhnúť problémom pri práci na stroji.
Nad - brúsenie hornej dosky
Každý magnetický Chuck má obmedzenú pracovnú plochu. Táto horná doska je vyrobená na manipuláciu s opotrebením, ale iba do bodu. Ak príliš brúsite, môžete odhaliť magnet systém pod ňou. Akonáhle sa to stane, Chuck stratí silu - a nemôžete to vrátiť späť.
Čo robiť:
Pred obrábaním vždy skontrolujte hrúbku dosky. Použite indikátor vytáčania, aby ste zistili, koľko materiálu je potrebné odstrániť, a len zložte minimum.
Oslabenie magnetického poľa
Brúsenie skľučenia, keď je vypnuté, môže znížiť presnosť a posunúť vnútorné časti. To môže neskôr spôsobiť nekonzistentnú držiteľskú silu.
Čo robiť:
Vždy stroj s magnetickým Chuckom zapnutým. To udržuje póly uzamknuté na svojom mieste a zaisťuje plochý a stabilný povrch počas mletia.
Nerovnomerný povrchový povrch
Ak vaše nastavenie brúsenia nie je zarovnané alebo vaše prihrávky sú príliš agresívne, môžete vytvoriť poklesy alebo vlny cez povrch.
Čo robiť:
Použite jemné koleso, urobte svetlo a zdvojnásobte - Skontrolujte svoje nastavenie. Presnosť záleží.
Udržujte povrch čistý
Prach, kovové lupienky a zvyšky chladiacej kvapaliny sa môžu rýchlo vybudovať.
Čo robiť:
Po každom použití utrite skľučovanie. Použite mäkkú handričku alebo kefu. Ak sa dostane mastne, použite jemný odmrazovač - Nikdy nie je nič príliš tvrdý alebo korozívny.
Skontrolujte hrdzu a koróziu
Vlhkosť je skutočnou hrozbou, najmä vo vlhkých prostrediach. V priebehu času môže hrdza tvoriť a ovplyvniť presnosť povrchu.
Čo robiť:
Keď sa skľučovku nepoužíva, naneste ľahký povlak hrdze preventívneho oleja. A po expozícii chladiacej kvapaliny ho vždy úplne vysušte.
Sprievodca nákupom magnetického skľučenia
Ak ste pripravení kúpiť si magnetický prísavkový pohár, je dôležité zvoliť si ten, ktorý vyhovuje vášmu pracovnému štýlu a materiálom, ako aj typu vášho strojového nástroja. Nie je tu nikto - size - hodí - všetky riešenia, takže pred rozhodnutím zvážte svoje potreby.
Pochopte, čo budete držať
Začnite skúmaním typov častí, s ktorými zvyčajne pracujete.
Sú malé, tenké alebo podivne tvarované?
Vyžadujú jemné povrchové úpravy alebo odstránenie vysokých zásob?
Použijete ho na mlynčeku na povrchu, frézovací stroj alebo sústruh?
Odpovede vám pomôžu rozhodnúť sa, či si vyberiete trvalý magnetický skľučovanie alebo elektromagnetický. Trvalé typy nepotrebujú energiu a sú spoľahlivé pre väčšinu všeobecných mletia. Electromagnetic Chucks ponúkajú väčšiu kontrolu, ktorá je užitočná pre presné alebo zložité nastavenia.
Veľkosť a stĺpový štýl
Chcete skľučovku, ktorý sa zhoduje s vašim stolom stroja a veľkosti dielu. Nadmerné poklesy odpadu a energie. Nedorganizované možnosti obmedzujú vaše možnosti.
Typ pólu tiež hrá úlohu:
Jemné stĺpové skľučovky fungujú lepšie pre malé tenké časti.
Štandardné alebo široké pólové skľučenia sú vhodné pre väčšie obrobky a drsnejšie operácie.
Ľahké používanie a údržba
Vyberte Chucka s funkciami, ktoré uľahčujú život - jednoduché ovládacie prvky, odolné puzdro a ľahké čistenie. Magnetická pevnosť by mala byť stabilná a ľahko sa zapojiť alebo uvoľniť.
Nakoniec nezabudnite na podporu. Uistite sa, že sú k dispozícii diely a služby, len v prípade, že sa niečo pokazí.
Ak hľadáte kúpu magnetického Chucka, ktorý poskytuje výkon aj spoľahlivosť, Great Magtech je dodávateľom, na ktorom sa môžete spoľahnúť. S dlhoročnými odbornými znalosťami v oblasti magnetickej technológie a širokým výberom magnetických skríň na brúsenie, mletie a otáčanie aplikácií vám Great Magtech pomáha nájsť správne riešenie pre váš obchod. Či už potrebujete trvalé magnetické skľučovanie alebo elektromagnetický model, ponúkajú prispôsobiteľné možnosti, ktoré zodpovedajú vašim konkrétnym potrebám.
Záver
Magnetické skľučovky vydržia obrábanie svetla, ale toto sa musí starostlivo ovládať, aby sa zabránilo vnútornému poškodeniu vášho obrábania. Pravidelné čistenie a správne použitie môže pomôcť znížiť potrebu obnovenia. Správna údržba a použitie ochranných dosiek môžu vyriešiť problémy bez prerezania do skľučenia. Ak je opotrebovanie závažné, výmena skľučenia môže byť lepšou možnosťou. Pre spoľahlivú voľbu dôverujte Great Magtech.
